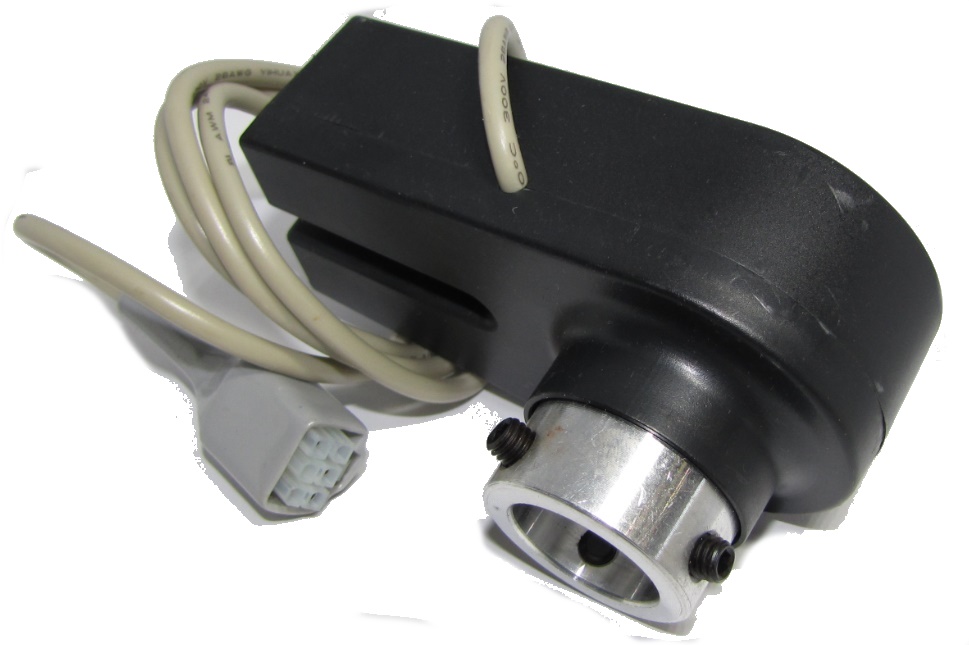

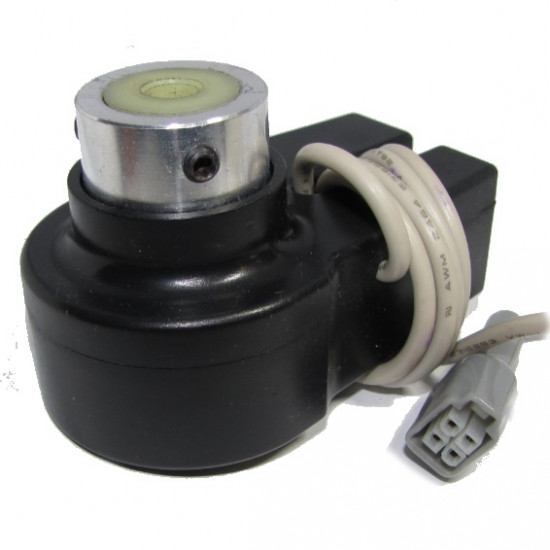

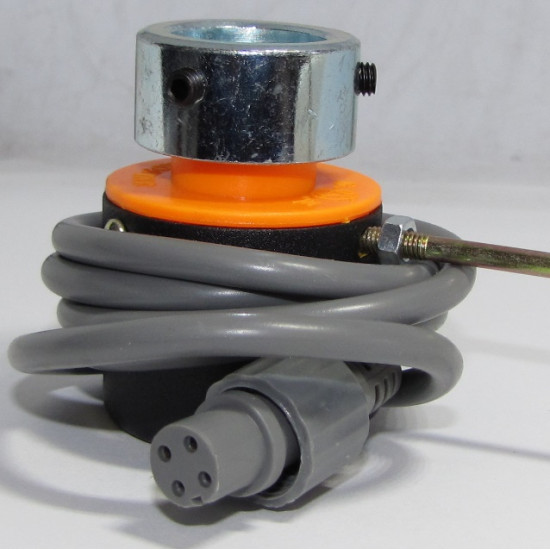

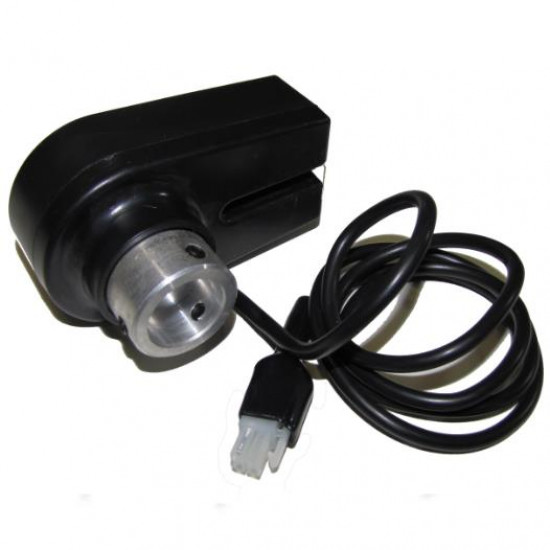

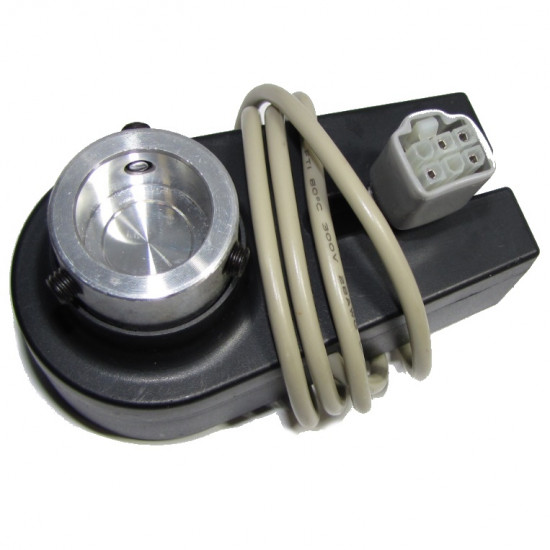

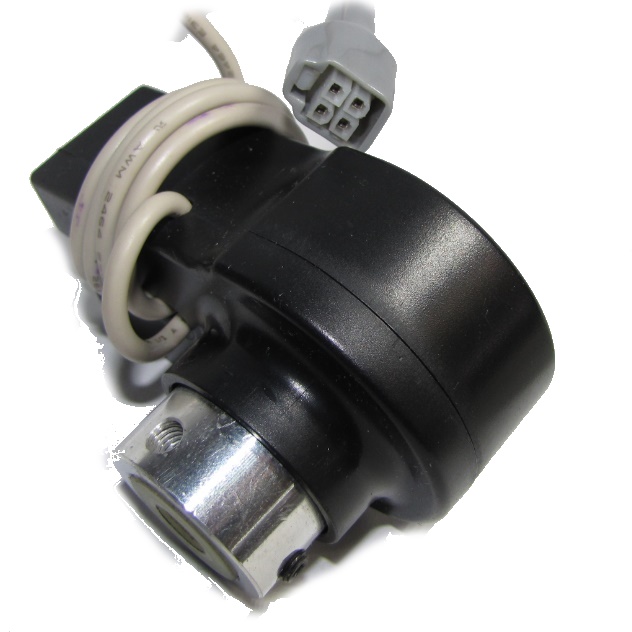

Позиціонер голки зовнішній для сервомоторів швейних промислових машин.
Позиціонер голки на швейній машині необхідний для того, щоб після кожної зупинки голка гоління залишалася в нижньому або у верхньому положенні.
Це зручно, коли швачка проходить складну ділянку і утримує тканину двома руками, наприклад під час шиття манжет. Або на довгих ділянках, наприклад, при підгинанні штор.
Таким чином, позиціонер голки сервомотора дає такі переваги при шитті:
дозволяє уникнути зміщення матеріалу
економить робочий час
робить роботу швачки комфортною
робить робочий процес ефективнішим
Установка и настройка позиционера иглы серводвигателя
1. Вкрутите шток крепления позиционера в головку. Посадите позиционер на шток и на главный вал. Оставьте зазор между корпусом позиционера и шкивом главного вала швейной машины.
2. Подключите разъем позиционера к блоку управления мотором.
3. На блоке управления мотором необходимо переключить значение параметра P из положения NO (выключен) в положение N1 (включен).
Для этого кнопкой P выводим на табло значение P, нажимаем S - на табло появится значение N1. Для сохранения нажимаем кнопку P 3 раза.
4. Вращая шкив, выставьте нижнее положение иглы и закрепите позиционер на валу с помощью винта.
Позиционер выставлен в нижнее положение. Можно начинать швейный процесс.
Теперь после каждой остановки шитья игла будет останавливаться в нижнем положении.
Нажмите пяткой на педаль управления приводом и игла поднимется в верхнее положение.
Согласитесь это удобно.
5. Выставляем позиционер в верхнее положение. Кнопкой P выбираем параметр Ч (оборотная), а кнопкой S выставляем значение ¯. Сохраняется нужное значение с помощью кнопки P.
Позиционер выставлен в верхнее положение.

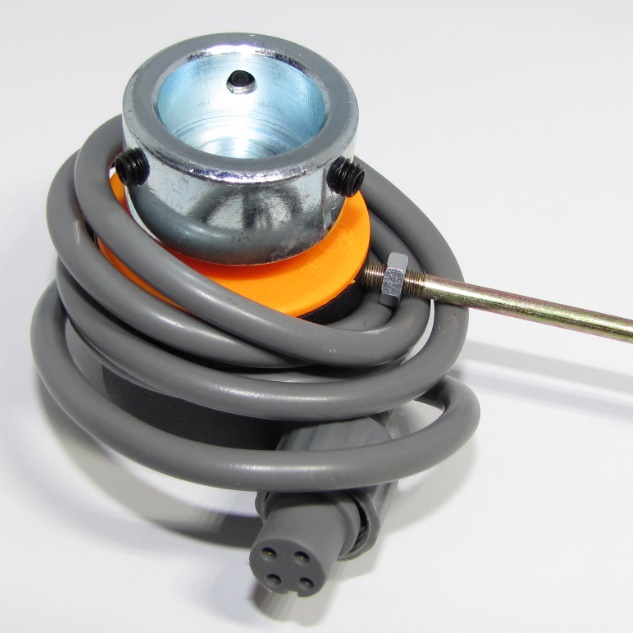

Это руководство подходит для настройки позиционеров многих китайских торговых марок.
Нужно знать:

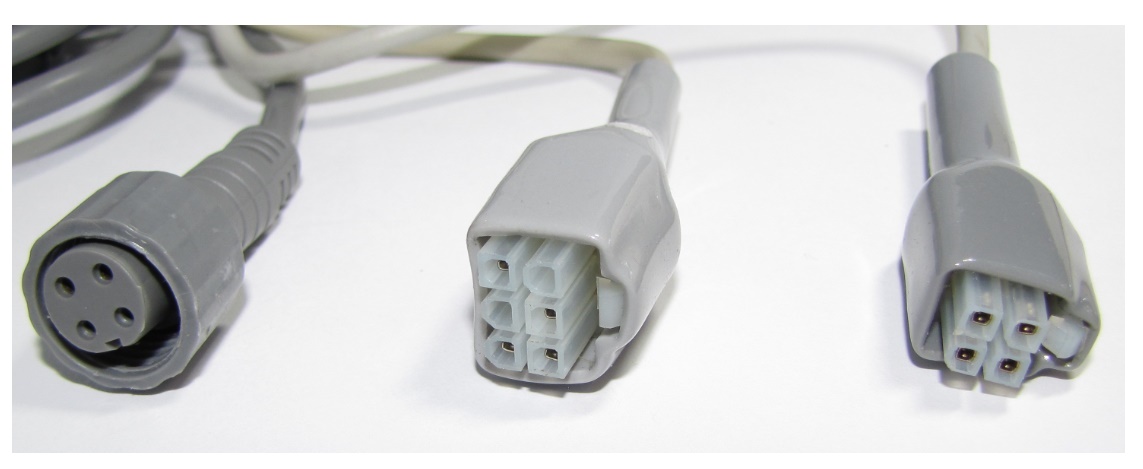

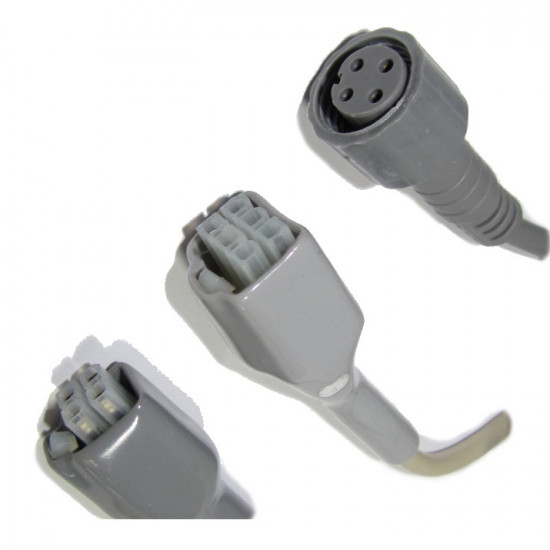

Позиционер иглы серводвигателя можно установить только на мотор с электронным блоком управления. Если вы покупаете позиционер отдельно от мотора - убедитесь в том, что соединения мотора и позиционера совпадают.
