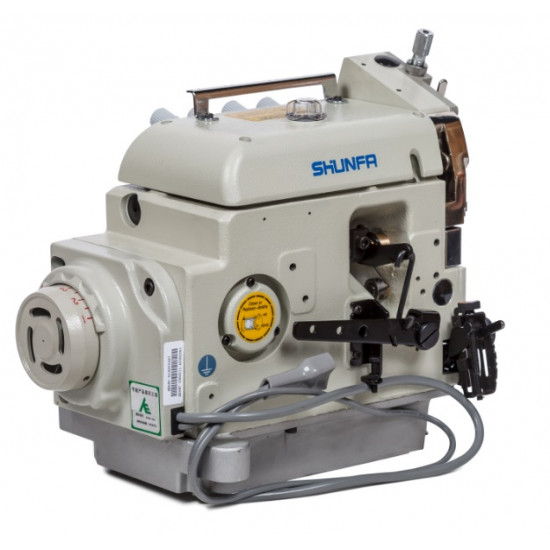

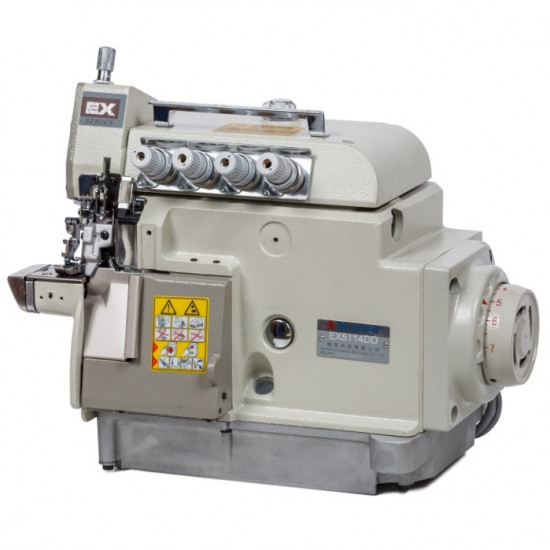

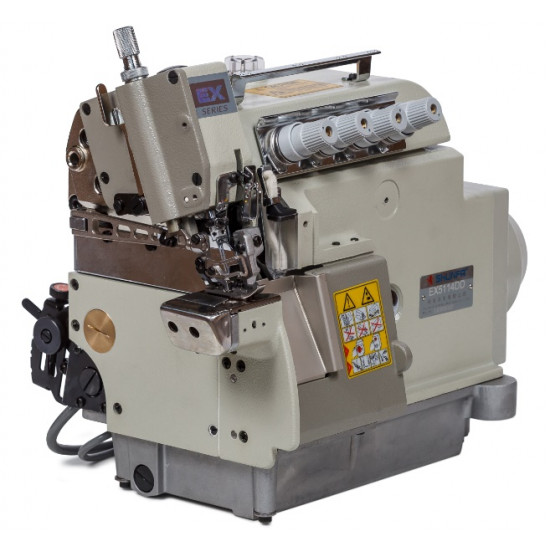

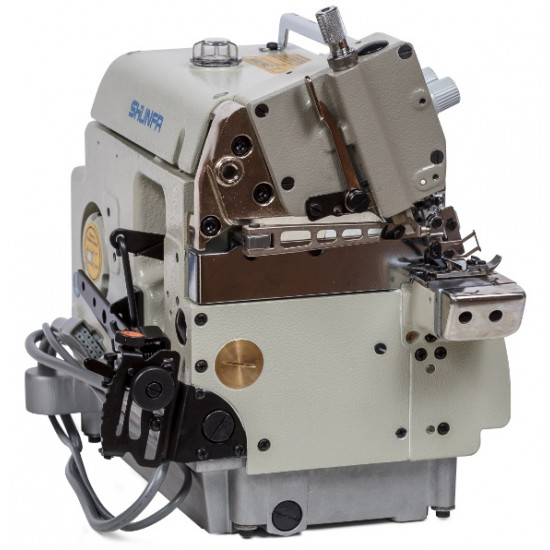

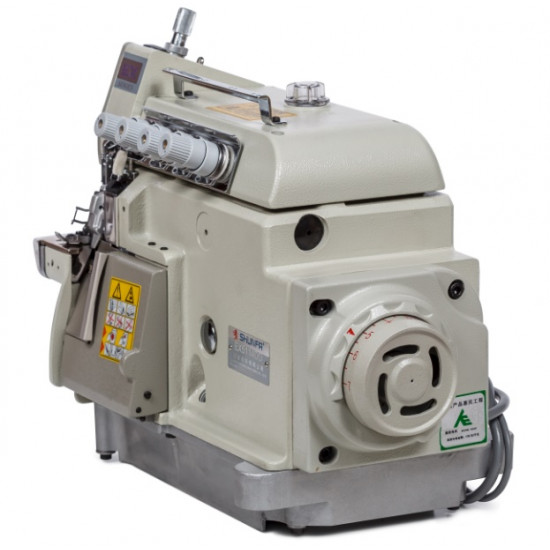

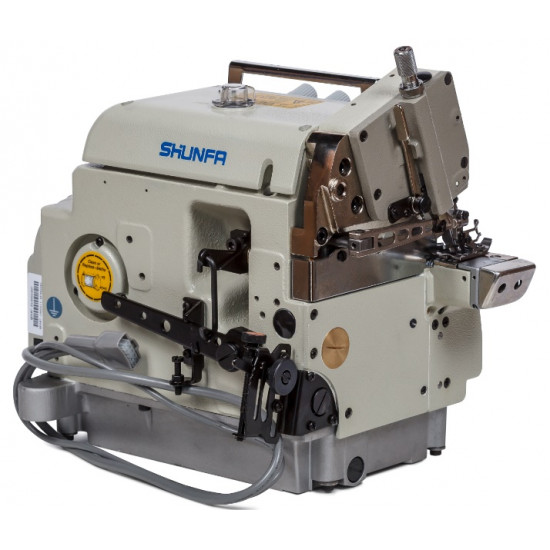

Shunfa EX5114DD - двоголковий чотиринитковий промисловий оверлок з циліндричною рукавною платформою. Дана модель призначена для шиття легких та середніх трикотажних тканин. У базовій налагодженні оверлок виконує чотиринитковий спрацьовує-помічний еластичний шов. Після переналагодження на роботу однією голкою, оверлок може використовуватися як тринитковий краєобмічний машини. При цьому можуть виконуватися два види оверлочних швів – широкий та вузький. Маркування голки – DCx27. Максимальна довжина стібка – 3.8 мм. Максимальна ширина стібка – 7 мм. Максимальна робоча швидкість – 6 000 ст/хв.
Головною особливістю такої моделі є специфічний форм-фактор рукавної платформи. Циліндрична платформа з рукавом малого діаметра, дозволяє легко виконувати закруглені оверлочні рядки на частинах текстильних виробів циліндричної форми, таких як манжети, рукави та пройми. У конструкцію платформи також передбачені посадкові місця для встановлення додаткових технологічних пристроїв, таких як поліуретанові ролики для рівномірної подачі та зшивання в кільце тканини з еластичною гумкою. Ця модель має не тільки унікальну конструкцію рукава, а й першокласну механічну базу, яка запозичена з японської краївки Pegasus серії EX. Перше що впадає у вічі при знайомстві з оверлоком - найвища якість складання. Така увага до дрібниць повертається сторицею при тривалій експлуатації, без люфтів і протікання масла. Якість складання також проявляється у відмінній м'якості та плавності ходу голководця та диференціального транспортера тканини, завдяки найсерйознішій перевірці допусків деталей рухомих механізмів. Ще один важливий аспект, який дозволяє робити різницю як, це можливість налагодження механізму петлювачів під різні види тканин. На відміну від бюджетних моделей, на оверлок Shunfa SF EX5114DD можливо незалежно один від одного регулювати ниткопритягувачі верхнього та нижнього петлювачів, що дозволяє досягти більш точної синхронізації роботи петлювачів, для укладання оверлочного ланцюжка рівно по центру краю тканини. завдяки найсерйознішій перевірці допусків деталей рухомих механізмів. Ще один важливий аспект, який дозволяє робити різницю як, це можливість налагодження механізму петлювачів під різні види тканин. На відміну від бюджетних моделей, на оверлок Shunfa SF EX5114DD можливо незалежно один від одного регулювати ниткопритягувачі верхнього та нижнього петлювачів, що дозволяє досягти більш точної синхронізації роботи петлювачів, для укладання оверлочного ланцюжка рівно по центру краю тканини. завдяки найсерйознішій перевірці допусків деталей рухомих механізмів. Ще один важливий аспект, який дозволяє робити різницю як, це можливість налагодження механізму петлювачів під різні види тканин. На відміну від бюджетних моделей, на оверлок Shunfa SF EX5114DD можливо незалежно один від одного регулювати ниткопритягувачі верхнього та нижнього петлювачів, що дозволяє досягти більш точної синхронізації роботи петлювачів, для укладання оверлочного ланцюжка рівно по центру краю тканини.
Решта механічної бази оверлока в цілому відповідає обладнанню даного класу. Дана модель також може похвалитися просунутим механізмом голководія закритого типу. Подібна конструкція набагато герметичніша за відкриту, а значить приводів для появи масляних плям на виробах буде менше, до того ж дозволяє збільшити хід голководія. Збільшений хід голководія забезпечує кращу утяжку голкової нитки для отримання міцнішого шва. Під голку тканина транспортується за допомогою нижнього диференціального механізму просування матеріалу, що складається з основної та додаткової зубчастих рейок, встановлених до голок і після них відповідно. Для встановлення співвідношення диференціального двигуна тканини передбачений регулятор, завдяки чому можна присаджувати або розтягувати тканину в залежності від матеріалу та конкретних умов шиття. Через специфічну конструкцію рукава, регулятор диференціала перенесений з торця на тильну сторону оверлока. З ниткопритягувачів петлювачів вільно регулюється тільки верхній, тоді як положення нижнього встановлюється синхронно. Довжина стібка виставляється на шківі із затиснутою кнопкою регулювання. Ширина обмітки також встановлюється стандартно - шляхом переміщення нижнього та верхнього ножів щодо голки та регулювання направника шва на притискній лапці. Як привод основного валу оверлок має вбудований енергоефективний сервомотор з функцією плавного старту. Зручне виконання швейних операцій забезпечується вбудованим LED-підсвічуванням та автоматичним позиціонером голки. Для змащування вузлів тертя передбачена централізована система подачі олії, представлена закритим масляним картером, автоматичним маслонасосом та масляним фільтром.
Регулювання краєобмічної машини
Для налаштування транспортера тканини передбачений спеціальний регулятор диференціала, який дозволяє коригувати роботу кожної з двох зубчастих рейок, що подають. Використовуючи регулятор, ви можете розтягувати або навпаки - присаджувати матеріал при сточуванні, залежно від технології виконання тієї чи іншої швейної операції та виду тканини.
Компактний рукав
Швейний рукав має діаметр всього 148 мм. Циліндрична конфігурація платформи добре підходить для зшивання елементів крою в кільце або позначки закругляються елементів виробів. Для ще більшої продуктивності шиття, можливе встановлення додаткових роликів з метою полегшення подачі матеріалу.
Автоматична мастило
Не потрібно ручне мастило механізмів, оскільки мастильна рідина циркулює по окремих масловодах за допомогою автоматичного масляного насоса. Все що потрібно робити швачки - періодично міняти масло в картері. Оверлок також оснащений змінним масляним фільтром, для очищення мастила від найдрібніших частинок пилу та ворсу.
Встановлення стібка
Швидка зміна довжини стібка за допомогою спеціально передбаченої кнопки на корпусі оверлока. Затиснувши кнопку та встановивши положення маховика на потрібну позначку, ви можете легко відрегулювати потрібне значення довжини стібка.
Вбудований двигун оверлок Shunfa SF EX5114DD
У даної краєобмічної машини сервомотор вбудований прямо в корпус, що є безперечним плюсом - таким чином обороти передаються на вал без необхідності використовувати шків та клиновий ремінь. Це забезпечує істотне зниження рівня вібрації конструкції, для отримання більш стабільної якості рядка. Сервомотор також має функцію плавного старту, що дозволяє починати рядок на мінімальних оборотах двигуна з поступовим збільшенням швидкості до заданого значення.
